    欢迎贵公司选取用信连城五金机械设备生产的智能打圈机，我厂生产的打圈机是一种高速高精度节能型的智能打圈机，控制器控制可靠稳定，故障少，为了更好的发挥本设备的功能，警请仔细阅读本说明书，同时也请妥善保存好本说明书，以便日后使用参考。

一、特点

* 打圈高速度高精度，误差可达0.2mm以下；

* 可调整切刀打直线、弧线和圆圈功能；

* 参数设置直观，操作简单方便；

* 多种功能控制模式：手动、自动和测试运行功能；

* 手动模式有快进/慢进料、快退/慢退料功能选择；

* 可按预设数打圈，完成后自动停机报警；

* 节能型控制，运行操时启动主电机；

* 停电记忆设置参数，无需反复设置；

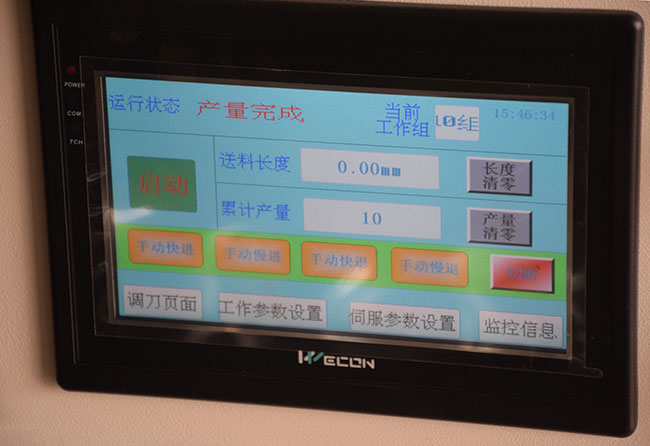

二、控制面板布局和键说明

(1).实时进料长度数码显示窗，显示单位：mm，

     自动运行打圈时可观察进料长度窗了解精度情况调节进料速度的参考； 特别可用于调整第二段慢速进料速度的参考，使其达到速度和精度的要求衡。在非设置状态时按一下[CE]键清零实时进料长度数码显示窗；

 (2).长度参数显示窗的参数显示类别指示灯；

     总长度灯点亮：表示长度参数显示窗显示或设置的是进料的总长度，设置时，总长度一定要大于慢进量，否则将无法正常进料 打圈，显示单位：mm；慢进量灯点亮：表示长度参数显示窗显示或设置的是第二段慢速度的进料长度，一般设置值在28-60mm之间，显示单位：mm；基准数灯点亮：表示长度参数显示窗显示或设置的是编码器的基准数，它的值与编码器和长度采样压轮的直径有关，出厂前已调校准确，请不要修改此参数，否则实时进料长度数码显示窗的显示值与实际进料值将不准确；

 (3).总长度/慢进量/基准数数码显示窗（简称长度参数显示窗）；

 (4).总长度/慢进量/基准数参数设置和左/右移动按键； 要设置总长度/慢进量/基准数，按一下长度参数显示窗下面的[设置]键，显示的数值闪动，输入数字键，再按一下[设置]键，另一参数的指示灯点亮，同时显示的参数闪动，输入数字键修改，若此时左/右移动键， 可修改个别位的值；闪动的数是正在修改的参数；

(5).预置计数/剪切时间/延时送料参数设置和左/右移动按键，与(4)项相似；

(6).电源指示灯（运行和选择功能操作圈内的指示灯）；

(7).电源开关键（运行和选择功能操作按键区）；请看下面说明。

(8).[CE]键，在参数设置状态时，点动按[CE]键，则把设置状态的参数 清零；在非参数设置状态时，点动按[CE]键，则把进料长度清零；

(9).参数设置数值键区（参数数值输入键盘区）；

(10).[取消]键，按一下[取消]键放弃修改后的参数并退出参数修改状态；

(11).[保存]键，修改参数后按一下此键保存修改的参数才有效，并退参数修改状态；

(12).[清零]键，按一下[清零]键把计数窗的计数清零。

(13).预置计数/剪切时间/延时送料时间数码显示（简称预置剪切参数显示窗）；

(14).预置前切参数显示窗的参数显示类别指示灯； 预置计数灯点亮：表示预置剪切参数显示窗显示或设置的是预置计数， 当预置计数值设为零时，设备作自由打圈，当预置数设定不为零时，计数到设定值后设备停止打圈； 剪切时间灯点亮：表示预置切刀/回刀时间窗显示，设置时间分二段， 为切刀和回刀时间，一般设定为0.1-0.5S间；延时送料灯点亮：表示预置剪切参数显示窗显示或设置有二段时间数，

 (a).第一段：设置剪切完成后再开始进料的停顿时间，一般设定>=剪切时间，单位为：S；自动运行状态有效。

(b).第二段：设置送料到后的停顿延时时间，一般设置为0.25比较合适，单位为：S；自动运行状态有效。

(15).打圈计数显示窗； 按一下[清零]键打圈计数清零； 运行和选择功能操作按键区按键说明：

A. [电源开关]键：

   电源指示灯闪烁：接通电源时，设备响"Bi,Bi"，表示设备已上电，并处于关机状态，或开机状态时按一下"电源开关"键，设备变为关机状态；电源指示灯点亮：再按一次[电源开关]键，设备响"Bi,Bi"，四个数码显 示窗显示数字，表示设备处于开机状态。

B.[运行选择]键：

   按[运行选择]键可循环选择手动/测试/自动功能，选中的功能相应指示灯点亮。手动指示灯点亮：表示选择的是手动功能，此状态下按下手动剪切进行 切刀动作，若按下[启动]键，则运行快慢进退料动作。 测试指示灯点亮：按下[启动]键后，只打一圈动作后即停止运行。

B.[运行选择]键：

   按[运行选择]键可循环选择手动/测试/自动功能，选中的功能相应指示灯点亮。手动指示灯点亮：表示选择的是手动功能，此状态下连续按下[手动剪切]键进行切刀动作，若按下[启动]键，则运行快慢进退料

动作。测试指示灯点亮：表示选择的是测试功能，此状态下手动功能无效，按下 [启动]键后，设备只打一圈动作后即停止运行。自动指示灯点亮：表示选择的是自动功能，此状态下手动功能无效，按一下[启动]键，设备开始自动打圈并计数，当计数到预设 值时停止打圈，若预设值设为零，则一直打圈到按[停止]

键才停止打圈； 特别提示：当在自动状态运行打圈时，要停止打圈，可 按一下[运行选择]键，则设备打完一圈后停机。要立即停止打圈，则可按下[停止]键，要停止主电机，可按[电源开关]键。

  C.[手动运行选择]键：

   可选择向前和向后的进料方向，此功能需配合手动快慢选择，在手动状态下才有效，连续按下[启动]键才执行。

D.[手动快慢选择]键：

   可选择快和慢送料速度，此功能需配合手动前后选择，在手动状态下才有效，连续按下[启动]键才执行。

E.[手动剪切]键：

   在手动状态下才有效，连续按下[手动剪切]键切刀进行剪切运行。

F.[启动]键：

   在手动状态下（手动灯亮）, 按[启动]键，进行手动进料；在测试状态下（测试灯亮），按一下[启动]键，打一个圈后停机；在自动状态下 (自动灯亮)，按一下[启动]键，启动自动打圈,若已计数到预设值，则只打圈一个后停机。

G.[停止]键：按下[停止]键，停止打圈。

三、注意事项

1.设备使用时，设备必需连接可靠的接地线。

2.设备通电后主电机未启动，在开机状态下，按一下[手动剪切]键或[启动]键启动电机。

3.电机启动后要立即停电机，按一下[电源开关]键或断开电机电源。按[停止]键只是停机设备的打圈运行，并不产即停止主电机。

4.设备通电后就处于带电状态，要清理和维护设备时，请断开连接设备的电源。

5.当打圈送料长度误差超标时，请检查慢进量设定是否太少或慢进速度是否过快，请作适当调整。

6.当设置参数后，再启动前，请按[CE]键清零实时进料长度数码显示窗。

7.在自动状态下，按[启动]键后打一圈就停机，请把计数清零或把预置计数值设定大些再启动。

8.总长度值设定一定要大于慢进量，否则可能不能正常打圈。慢进量值一般设定为28-60mm间，请按实际调整。

9.请不要隋便修改基准数，若修改不当，可能造成送料误差超出许可范围。

10.要修改参数，在按下设置键后显示的数闪烁显示才可进行输入新数，然后还要按一下[保存]键修改后的数据才有效。

11.也可修改几个参数后再按一下[保存]键生效。

四、打圈操作步骤

1.设置打圈的进料总长度。

2.（需要的话）设置慢进量(注意总长度大于慢进量)。

3.设置预置计数值，或按一下[清零]键清零计数。

4.设置剪切时间（出厂已调试设定，可不修改）。

5.设置延时送料时间（出厂已调试设定，可不修改）。

6.按一下[保存]键，退出参数设置。

7.按一下[CE]键清零实时进料长度数码显示窗。

8.运行选择到测试功能，按[启动]键,调整切刀位置、动力轮压力和进料速度。

9.检查打圈，不符合调整进料总长度，切刀位置和进料速度，转7.再试，符

  合要求。下一步。

10.运行选择到自动功能，

11.按[启动]键,运行。

12.打圈数量完成，关机。

各个型号功能不一，以实际型号为标准。最终解释权属信连城
