高精度数控打圈机控制面板使用说明怎么设置打圈机--信连成

人气:     作者:信连成    发布时间:2017-10-24 10:31:36

欢迎贵公司选取用信连城五金机械设备生产的智能打圈机,我厂生产的打圈机是一种高速高精度节能型的智能打圈机,控制器控制可靠稳定,故障少,为了更好的发挥本设备的功能,警请仔细阅读本说明书,同时也请妥善保存好本说明书,以便日后使用参考。

打圈机控制面板布局和键说明

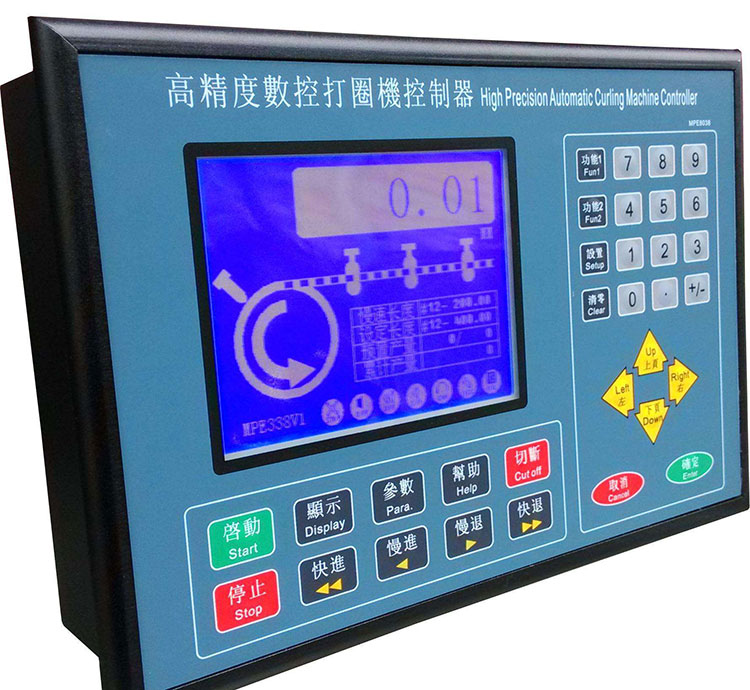

打圈机控制箱-信连成

(1).实时进料长度数码显示窗,显示单位:mm,
自动运行打圈时可观察进料长度窗了解精度情况调节进料速度的参考; 特别可用于调整第二段慢速进料速度的参考,使其达到速度和精度的要求衡。在非设置状态时按一下[CE]键清零实时进料长度数码显示窗;
(2).长度参数显示窗的参数显示类别指示灯;
总长度灯点亮:表示长度参数显示窗显示或设置的是进料的总长度,设置时,总长度一定要大于慢进量,否则将无法正常进料 打圈,显示单位:mm;慢进量灯点亮:表示长度参数显示窗显示或设置的是第二段慢速度的进料长度,一般设置值在28-60mm之间,显示单位:mm;基准数灯点亮:表示长度参数显示窗显示或设置的是编码器的基准数,它的值与编码器和长度采样压轮的直径有关,出厂前已调校准确,请不要修改此参数,否则实时进料长度数码显示窗的显示值与实际进料值将不准确;
(3).总长度/慢进量/基准数数码显示窗(简称长度参数显示窗);
(4).总长度/慢进量/基准数参数设置和左/右移动按键; 要设置总长度/慢进量/基准数,按一下长度参数显示窗下面的[设置]键,显示的数值闪动,输入数字键,再按一下[设置]键,另一参数的指示灯点亮,同时显示的参数闪动,输入数字键修改,若此时左/右移动键, 可修改个别位的值;闪动的数是正在修改的参数;
(5).预置计数/剪切时间/延时送料参数设置和左/右移动按键,与(4)项相似;

(6).电源指示灯(运行和选择功能操作圈内的指示灯);
(7).电源开关键(运行和选择功能操作按键区);请看下面说明。
(8).[CE]键,在参数设置状态时,点动按[CE]键,则把设置状态的参数 清零;在非参数设置状态时,点动按[CE]键,则把进料长度清零;
(9).参数设置数值键区(参数数值输入键盘区);
(10).[取消]键,按一下[取消]键放弃修改后的参数并退出参数修改状态;
(11).[保存]键,修改参数后按一下此键保存修改的参数才有效,并退参数修改状态;
(12).[清零]键,按一下[清零]键把计数窗的计数清零。
(13).预置计数/剪切时间/延时送料时间数码显示(简称预置剪切参数显示窗);
(14).预置前切参数显示窗的参数显示类别指示灯; 预置计数灯点亮:表示预置剪切参数显示窗显示或设置的是预置计数, 当预置计数值设为零时,设备作自由打圈,当预置数设定不为零时,计数到设定值后设备停止打圈; 剪切时间灯点亮:表示预置切刀/回刀时间窗显示,设置时间分二段, 为切刀和回刀时间,一般设定为0.1-0.5S间;延时送料灯点亮:表示预置剪切参数显示窗显示或设置有二段时间数,
(a).第一段:设置剪切完成后再开始进料的停顿时间,一般设定>=剪切时间,单位为:S;自动运行状态有效。
(b).第二段:设置送料到后的停顿延时时间,一般设置为0.25比较合适,单位为:S;自动运行状态有效。
(15).打圈计数显示窗; 按一下[清零]键打圈计数清零; 运行和选择功能操作按键区按键说明:
A. [电源开关]键:
电源指示灯闪烁:接通电源时,设备响"Bi,Bi",表示设备已上电,并处于关机状态,或开机状态时按一下"电源开关"键,设备变为关机状态;电源指示灯点亮:再按一次[电源开关]键,设备响"Bi,Bi",四个数码显 示窗显示数字,表示设备处于开机状态。
B.[运行选择]键:
按[运行选择]键可循环选择手动/测试/自动功能,选中的功能相应指示灯点亮。手动指示灯点亮:表示选择的是手动功能,此状态下按下手动剪切进行 切刀动作,若按下[启动]键,则运行快慢进退料动作。 测试指示灯点亮:按下[启动]键后,只打一圈动作后即停止运行。
B.[运行选择]键:
按[运行选择]键可循环选择手动/测试/自动功能,选中的功能相应指示灯点亮。手动指示灯点亮:表示选择的是手动功能,此状态下连续按下[手动剪切]键进行切刀动作,若按下[启动]键,则运行快慢进退料
动作。测试指示灯点亮:表示选择的是测试功能,此状态下手动功能无效,按下 [启动]键后,设备只打一圈动作后即停止运行。自动指示灯点亮:表示选择的是自动功能,此状态下手动功能无效,按一下[启动]键,设备开始自动打圈并计数,当计数到预设 值时停止打圈,若预设值设为零,则一直打圈到按[停止]
键才停止打圈; 特别提示:当在自动状态运行打圈时,要停止打圈,可 按一下[运行选择]键,则设备打完一圈后停机。要立即停止打圈,则可按下[停止]键,要停止主电机,可按[电源开关]键。
C.[手动运行选择]键:
可选择向前和向后的进料方向,此功能需配合手动快慢选择,在手动状态下才有效,连续按下[启动]键才执行。
D.[手动快慢选择]键:
可选择快和慢送料速度,此功能需配合手动前后选择,在手动状态下才有效,连续按下[启动]键才执行。
E.[手动剪切]键:
在手动状态下才有效,连续按下[手动剪切]键切刀进行剪切运行。
F.[启动]键:
在手动状态下(手动灯亮), 按[启动]键,进行手动进料;在测试状态下(测试灯亮),按一下[启动]键,打一个圈后停机;在自动状态下 (自动灯亮),按一下[启动]键,启动自动打圈,若已计数到预设值,则只打圈一个后停机。
G.[停止]键:按下[停止]键,停止打圈。
