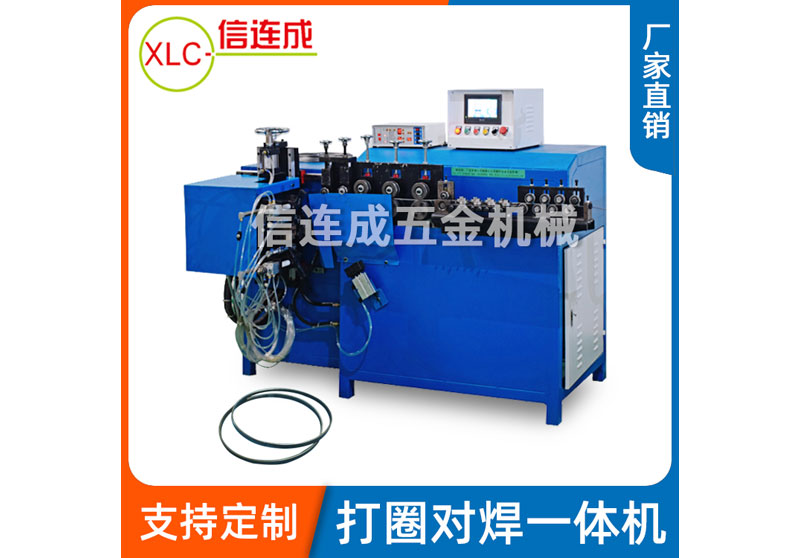

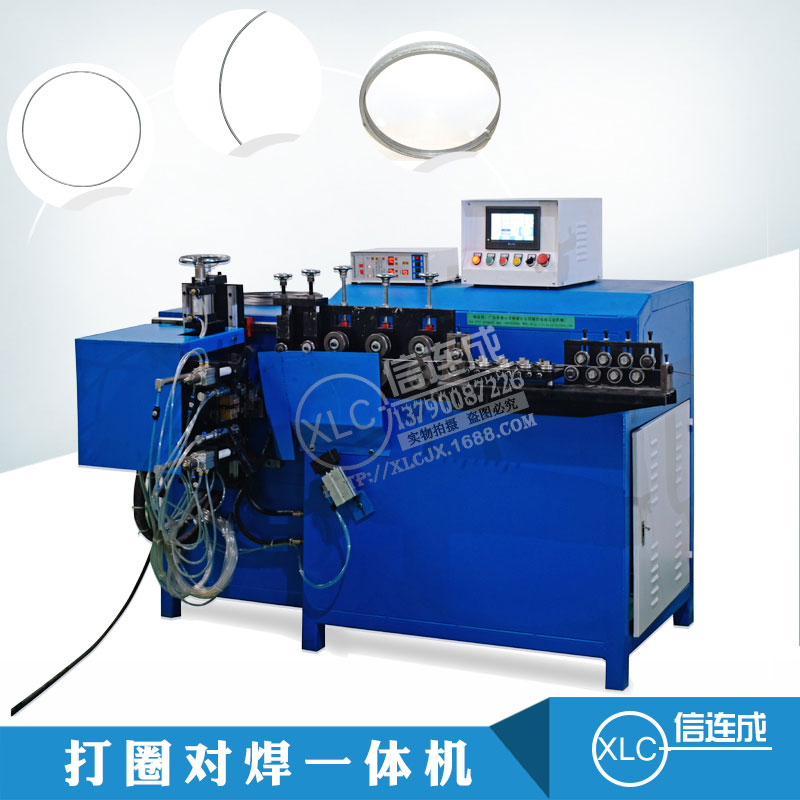

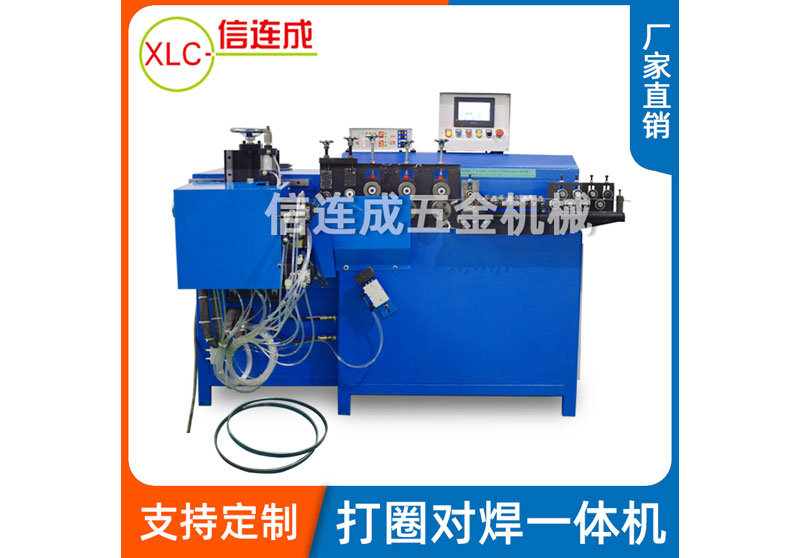

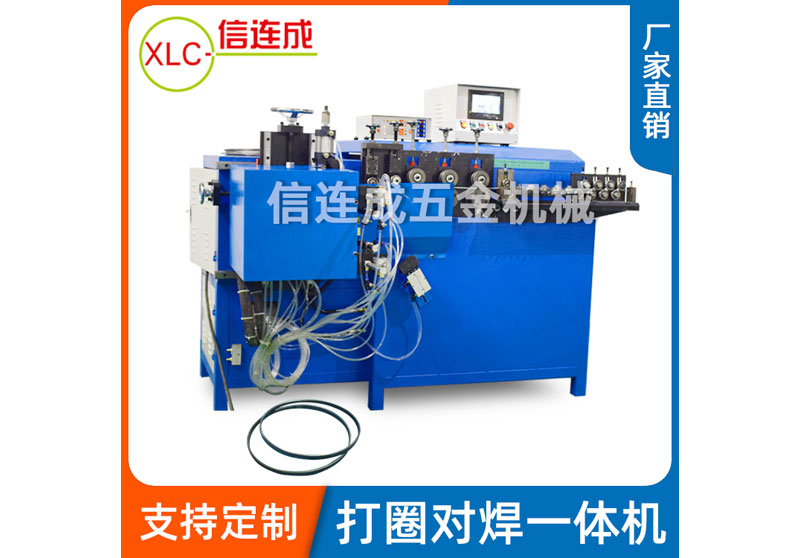

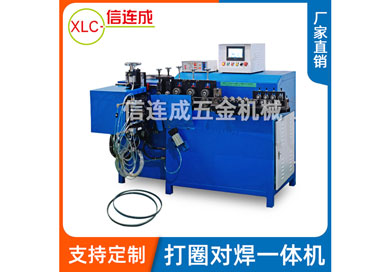

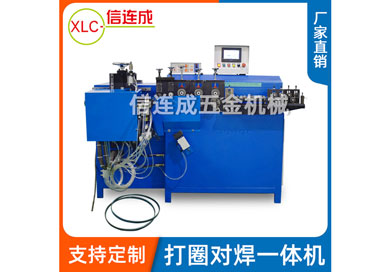

打圈/成圈对焊一体机产品说明

输入电压：380V（3相）

额定功率：18KVA

冷却方式：自然冷却

耗气量：250L/min

气源压力：0.6-0.8MPa

钢丝直径：2-6mm

最大圈径：310mm（可以定制）

最小圈径r：a.88mm(钢丝直径 小于5mm)

                 b. 90mm (钢丝直径 4 mm-- 5mm)

                  c. 105mm (钢丝直径5mm--6mm)

   产量：约1100件/小时（对于直径150mm的圈）

   圈直径公差: 小于 0.2mm

   重量: 1600KG

打圈对焊一体机特点：

智能"S"形速度曲线，旋转编码器和伺服电机编码器构成全闭环送丝控制系统，保证直径误差小于0.2mm，彻底解决了传统机械或液压打圈机的圈径精度问题

   高精度同样来源于优异的送丝方式，送丝系统由进口伺服和进口行星齿轮减速机构成；特别要说明的是：送丝轮以"双驱动"方式送丝

    焊接系统同样稳定可靠，进口运动部件，性能远远优于普通的气动对焊机

    圈径大小自动调节，调圈系统由2台步进电机、进口滚珠丝杆和进口直线导轨构成

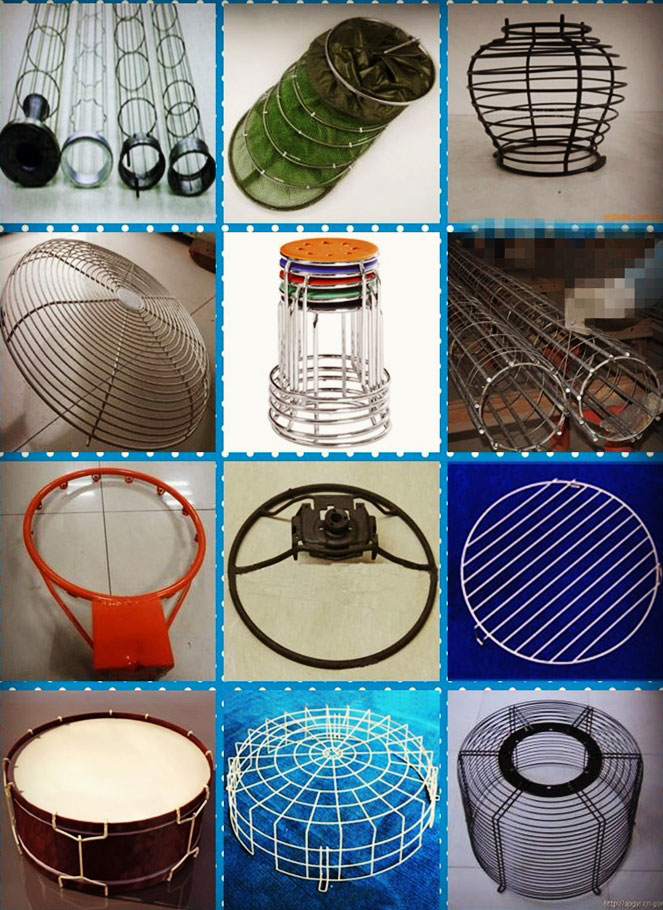

    适合低、中、高碳钢、弹簧钢、镀锌钢的打圈和对焊；如配以TIG焊单元，可不锈钢和钛的打圈和对焊

    系统虽然复杂，但非常简单易用，人机界面一目了然，"运行代码"能帮助操作工判断操作有何失误

总之，该设备稳定可靠，省时省力，可从节省两个人工中赚回投资成本

缺点

机器可调性比较差，限制条件比较多，对材料的平整性要求要高

伺服打圈机/成圈机的技术参数：

伺服打圈机/成圈机性能特点：

（1）打圈机/成圈机采用伺服驱动线材卷圈成型、液压切断而成为产品，伺服部分95%以上采用进口电器技术。

（2）打圈机/成圈机数码显示、程序控制（采用日本、南韩等编码器和预置计数器控制器），设定长度准确性高（圆圈指周长）。

（3）打圈机/成圈机控制箱设有：快速送料、切断、自动、手动等，功能齐全，操作简单。只需设定数据，全自动工作，无需熟练工人。

（4）打圈机/成圈机线速高达60-70米/分钟，比国内同类机型产量高25%以上。

用料精良：

伺服打圈机/成圈机送线轮、调直轮、在型轮等采用优质合金钢，并通过真空热处理，其耐磨性高，使用寿命长，轴类全部采用40CR或45#钢，并经调直处理，其综合机械性能高，齿轮则全部采用锻坯，经调质及齿面高频淬火，硬度高达HRC55-58.

为什么选择我们的打圈机/成圈机:

1、打圈/成圈机送线轮采用多排轮设计，与同行业其它厂家打圈机送轮轮只有两组相比，送线更平稳；

2、打圈/成圈机速度更快，可达35~40m/分钟，比同行业的20m/分钟快了将近一倍，在繁忙的旺季为您提供更强劲的生产能力；

3、打圈/成圈机油箱更大，可装150kg抗磨液压油，长时间工作下油温更稳定，可持续工作不停机。

打圈机/成圈机配件：免费配置一个放料架，一个底刀。

打圈机/成圈机包装：缠绕膜加棉布包裹。（可以定做）

特别提醒：打圈机/成圈机出厂时油箱内不带液压油，需用户自己加上，四川重庆（温热地区）加68#抗磨液压油，北方（寒冷地区）加32#抗磨液压油。

视频展示（更多的视频请关注优酷搜信连成）

https://v.youku.com/v_show/id_XMzM3ODE0ODY4OA==.html?spm=a2hzp.8253869.0.0

售前服务

      一、免费提供焊接技术及工艺咨询：我们会在8个小时以内，根据您的需要为您提供任何专业技术及价格方面的咨询、并且邮寄产品资料，或者及时对于您所关心的任何问题给予快速回复；您也可将您即将生产的产品或材料寄至我司，我司按您的要求免费为您试焊或制作工艺，达到您的要求后您再考虑下单。

     二、提供考察接待：我们欢迎您随时随地莅临公司现场考察，并为您提供任何便利条件。

售中服务
     一、无论您是国外的客户还是国内的客户，无论您是我们的老客户还是我们的新朋友，无论您的合同金额是大还是小，我们都将诚信、公平、热情、严谨地统一对待；
     二、我们保证守时、保质、保量地严格执行合同规定的各项条款，并且为客户提供超值的服务。
售后服务

     一、产品到达需方生产所在地，我司即派技术人员上门免费安装调试，并进行现场免费培训，培训内容包括产品操作、保养及基本维修等方面；

     二、产品免费保修壹年（不含易损件）。保修期内，属正常使用而产品无法正常运行，我司负责免费保修及更换零配件；超过保修期，我司只收取零配件成本费及维修服务费。产品提供终身服务。

    三、如产品出现客户无法解决的故障，本省12小时到位，外省48小时内到位（注意：请客户来电要求服务时，说明购机时间、机型、故障表现、用户名称、厂址、电话，以便及时准确为你服务）。

打圈/成圈机-我公司拥有近20年的焊机及其周边产品的开发和生产经验，如目前设备不能满足您的需要可为您的产品量身设计生产，欢迎来电来人洽谈。
