对焊机

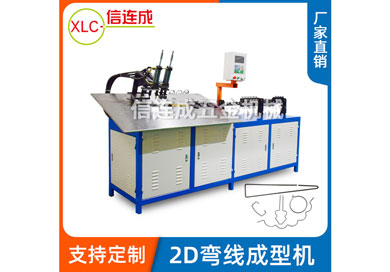

2D平面弯线成型机 2-6mm
产品分类:2D平面工艺品弯线成型机
价格:88000-128000

2D万能伺服弯线机:

本设备设计理念:以机器代替人工,无需调直材料,无需开模即可生产。您需要弯什么形状,只要它是在一个平面上,我们的机器都可以满足您的需求。

适用于铁线、钢线、不锈钢线及有色金属线材(圆、方、扁线),打(弯制)方、圆、六角、椭圆用不规则形状和各种平面扣类,各式挂钩等。

♥ 我们是一家综合性五金机械设备公司我们的分销商分布在江苏、四川、河北等;

♥ 7X24小时为您提供技术咨询服务;

♥ 24小时内上门解决疑难杂症;

♥ 12年行业技术经验,为您解决后顾之忧!



订购热线:0757-26396351

产品详情

2D万能伺服成型弯线机机器说明

型号

2.5-6弯线机
电气电压
三相四线+接地线
调直轮数
24组
折弯模具
均使用优质材料SKD11/51精加工硬度大62°
送线轮数
3组
伺服电动机功率
4.05KW
切刀油缸切刀
Φ7铁线
油压范围
0.3-0.6mpa
液压油型号
46#68#
适用线材
圆线、扁线、方线(适合任何材质线材)
适用线材范围
2.5-6mm铁线标准
外观尺寸(mm)
2800×850×1500
机器重量
1000kg(带油)
周长范围
无限
储存
80组数据,300个动作一组
送线速度
50m/min
最大折弯速度
300转/min 角度±180°
动作方向
内模-下移动/上移 外模-下移动/上移动 360° 顺逆方向转
效率
13-15只/min(以200×200方框为样)
折弯精度
±0.5mm
送线精度
±0.2mm
液压系统
调压阀

泄压阀

电磁阀
2
压力表
1
电机油泵
俊泰
电机
三叶
油路基板
1
冷却方式
风冷
伺服系统
语言系统
英文/中文(有搜索,上传下载功能)
送料最大扭矩
50牛米
送料最大折弯
15牛米
控制屏
触屏
PLC
台湾
机械系能
该机的机械动作由微电脑编好的程序折弯动作折弯速度控制,发出的各种指令达到成型各种型号不同规格产品
动作控制自动送料自动退料调直切断,折弯成型
通过高达300个动作设定来组合出各种形状


2D万能伺服成型弯线机机器原理

一、性能特点
(1)外形结构布置:
     机型采用立式设计,专业用于圆线、扁线、以及一些双线头特殊形状等线材的框型、星型以及其他各类形状的成型设计,液压站和电器箱与机身一体化安装,操作台延伸到机身外部(通过扩大操作台面),便于操作位置安装。方便运输、操作和维护。
(2)压紧装置:
  该设备夹紧采用液压油缸夹紧,能保证线材在夹紧状态下,弯曲时不发生滑行的情况,使成型效果更佳,线材不易出现划伤。
(3)成型精度控制:
该设备可通过编程控制零件精确度需求设定,以满足不同线材不同形状的不同成型需求(开机重启后还原度高-有些控制系统重启后就会偏差很大)。
(4)记忆系统
   该设备既有记忆储存功能,可对加工的配方进行保存,再次加工时只需要直接调取配方即可完成线材的成型加工(最高可以保存10000组产品数据)
(5)控制系统:
    2D数控线材成型机控制系统具备多种手动、半自动、全自动功能选择,方便一机多用。降低设备投资,降低生产成本。
 二、设备概述:
    自动线材成型机是一种平面2维的线材弯曲成型机。实现各种不同规格的线材形状的成型机加工。头的移动采用伺服电机控制,在保证加工加工精度的同时,大幅度增加了机头的移动速度,有效的提高了生产效率。进线工位及折弯头之间的距离是可调节的,因此,它能够处理在线材直径较小的情况下的重要卷绕工序,也能完成需大型空间的折弯工作。该设备既有记忆储存功能,可对加工的程序进行保存,再次加工时只需要直接调取程序需即可完成线材的成型加工。本机特别之处:内模和外模都能转动,关键部位采用进口产品,具有送线快、精度高、记忆量大、产品平整度高、操作简单易学会,适用于铁线、钢线、不锈钢线及有色金属线材(圆、方、扁线),打(弯制)方、圆、六角、椭圆及各种不规则形状的平面线材形状。
三、机器结构
1、机器结构组成包括:机台、放料架。
机台构成:1)、送料总成,2)、调直总成,3)、弯线总成,4)、液压系统,5)、电器控制部分。
2、机台功能组成说明:1)液压单元(控制外模升降及切刀)2)送料总成(完成材料的输送)3)调直块(校直线材)4)弯线总成(产品成型)
四、基础参数
1.电源:380V(三相五线)
2.额定功率:***KW(多种匹配电机)
3.最大裁切铁线直径:φ6.0  8.0  10.0
4.折弯铁线直径范围:φ2.5-6.0  8.0  10.0
5.整体折弯精度:±0.5
6.效率:15只/min(300长度左右折单个角)
7.外形尺寸:2700X750X1500
8.净重:800KG
本机通过控制面板可实现人机对话,(点击主菜单页面下可以进入次级菜单,包含日期时间显示)。
注意事项:
当你处于自动操作画面无法使用手动模式的情况下,主菜单是跳转到手动界面的跳板。
五、自动控制操作界面:
操作界面的设置项目如下:
1)复位次数设置项,此设置次数为自动运行间隔多少次,执行折弯及内模伺服的复位,以达到精度偏差校准的目的(出厂设置500次为佳)
2)生产数量设置项,此设置项为自动控制产量停机功能,例如需要生产1000个产品,输入1000,当生产数量达到1000后,则自动停机。
3)按计数清零可以置零。
4)折弯原点偏差值设置项,此项目为折弯头的起点偏移复位接近点的位置(可为0)
5)自动速比项,自动状态下,整体速度输出的频率。
(建议30-85%左右)视产品标准设置。此项提升效率的同时亦降低产品质量。



以下为机器图片展示:



2D万能伺服成型弯线机机器物流发货

     因为本设备伺服成型弯线机超过快递接收件物品规定重量,所以只能走物流公司,能到达全国任意市级城市。默认为货到自提,如需送货上门请特别说明。

      我们伺服成型弯线机发货前会认真仔细检查物品质量及包装的完好,请客户在提货的时候务必要当着物流公司人员面前检查仔细,如发现包装有损坏或数量不对,请您拒绝签收,或及时联系我们来保证买卖双方的权益,如果买家未验货就签收过后再要求本公司更换配件或说货物数量差错有问题,本公司一概不负责!谢谢合作!!!


本公司产品质量要求、技术标准:

我司生产的机器都是严格按照国家相关标准执行的。凡是出厂的机器,都是严格经过生产部、质检部严格质量把关和开机试运行之后出货的,保证机器零故障,正常运行。



售前服务

      一、免费提供焊接技术及工艺咨询:我们会在8个小时以内,根据您的需要为您提供任何专业技术及价格方面的咨询、并且邮寄产品资料,或者及时对于您所关心的任何问题给予快速回复;您也可将您即将生产的产品或材料寄至我司,我司按您的要求免费为您试焊或制作工艺,达到您的要求后您再考虑下单。

售中服务
     一、无论您是国外的客户还是国内的客户,无论您是我们的老客户还是我们的新朋友,无论您的合同金额是大还是小,我们都将诚信、公平、热情、严谨地统一对待;
     二、我们保证守时、保质、保量地严格执行合同规定的各项条款,并且为客户提供超值的服务。


售后服务

     一、产品到达需方生产所在地,我司即派技术人员上门免费安装调试,并进行现场免费培训,培训内容包括产品操作、保养及基本维修等方面;

     二、产品免费保修壹年(不含易损件)。保修期内,属正常使用而产品无法正常运行,我司负责免费保修及更换零配件;超过保修期,我司只收取零配件成本费及维修服务费。产品提供终身服务。

    三、如产品出现客户无法解决的故障,本省12小时到位,外省48小时内到位(注意:请客户来电要求服务时,说明购机时间、机型、故障表现、用户名称、厂址、电话,以便及时准确为你服务)。



伺服成型弯线机-我公司拥有近20年的焊机及其周边产品的开发和生产经验,如目前设备不能满足您的需要可为您的产品量身设计生产,欢迎来电来人洽谈。

弯线机样品:

机器视频-更多视频请浏览优酷(搜信连成)
