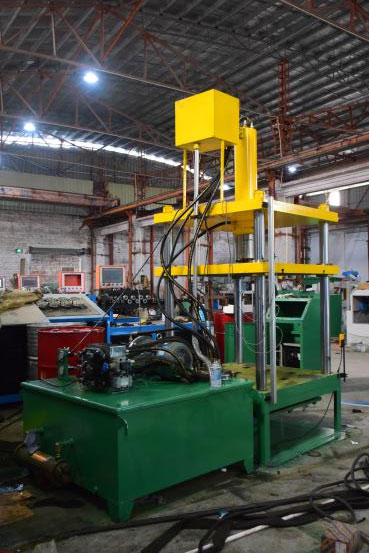

   液压传动系统的图示方法有三种：装配结构图、结构原理图何职能符号图。

  装配结构图能准确地表达系统和元件的结构形状、几何尺寸和装配关系，但绘制复杂，不能简明。直观地表达各元件的功能。它主要用于设计、制造、装配和维修等场合，而在系统性能分析和设计方案论证时不宜采用。

   结构原理图可以直观的表达各种元件的工作原理及在系统中的功能，并且比较接近元件的实际结构，故易于理解接受，但绘图制仍比较复杂，难于标准化，并且它对于元件的结构形状、几何尺寸和装配关系的表达也很不准确。这种图形不能用于设计、制造、装配和维修，对于系统分析又过于复杂，常用于液压元件的原理性解释和说明，在液压元件的理论分析和研究也常用到。

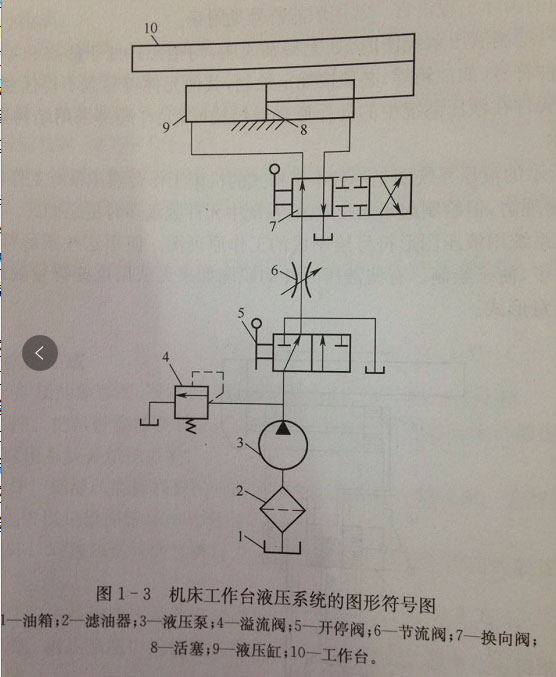

   在液压系统中，凡是功能相同的元件，尽管结构和原理不同，均用于一种符号表达。这种仅仅表示功能的符号称为液压元件的职能符号。职能符号图是一种工程语言，其图形简洁标准、绘制方便、功能清晰、阅读容易，便于液压系统的性能分析和设计方案的论证。用职能符号绘制液压系统图时，他们只表达系统和各元件的功能，并不表示具体结构和参数以及具体安装位置。

   我国制定的液压及气动图形符号标准，与国际标准和多数发达国家的标准十分接近，是一种通用的国际工程语言。常用职能符号见附录。

用职能符号绘制液压系统图时，如无特别说明，均指元件处于静态和零位而言。常用方向的元件符号（如邮箱等）必须按规定绘制，其他元件符号也不得任意倾斜。但必须特别说明某元件在液压系统中的动作原理或结构时，允许局部采用结构原理图（亦称半结构图）表示。

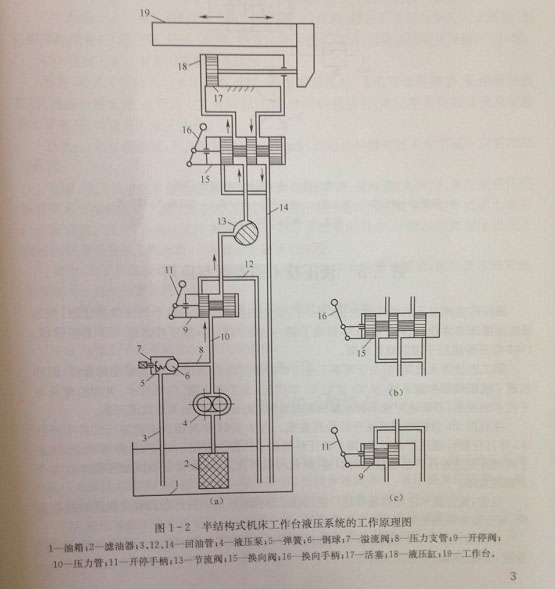

   下图所示的液压系统图是一种半结构的机床工作台液压系统工作原理图，它的直观性强，容易理解，但绘制起来比较麻烦，系统中元件数量多时更是如此。
